一、总体结构:

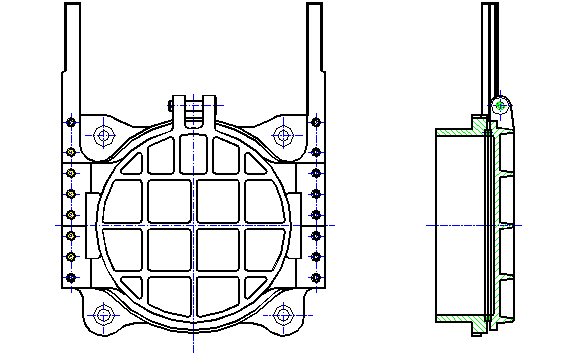

   本厂的闸门按结构分为SFZ、SYZ、AYZ、SSYZ型如图所示:

  1、SFZ型:

  2、SYZ型:

  3、AYZ型:

 4、SSYZ型:

二、供货分散程度:

1、SYZ、SFZ型当闸门通径≤Φ1200或≤1000×1000时,闸门为整体供货。

2、SYZ、SFZ型当闸门通径＞Φ1200或＞1000×1000时,除导轨外为整体供货。

3、AYZ型为整体供货。

4、配套启闭机、丝杆以及轴导架等合理包装后供货。

三、安装前的准备:

  1、检查洞口是否符合土建尺寸要求,洞口平面应尽量平直。

  2、检查预留孔或预埋螺栓位置是否正确。

  3、闸门在运输过程中的变形及损伤,要进行全面的检查和修整,注意同规格闸门的门体、门框不允许互换。且未安装前必须水平放置, 防止铸件变形影响止水效    果,同时丝杆以及联接杆不可受力弯曲。

四、安装与调试:

1、SYZ、SFZ型将闸门的门框埋入部分插进预留孔洞。用斜块垫平、校正、使闸门导轨与铅垂线重合,其偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。若门框为法兰联接则调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫。

2、AYZ型暗杆闸门的安装,在门框法兰与预埋管道法兰间垫入密封垫,调整闸门角度位置,使闸门中心线保持铅垂后,紧固联接螺栓。

3、安装轴导架以及启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、闸门对称中心必须在一条铅垂线上。

4、调整丝杆中心后,将启闭机底板与预埋钢板焊固,然后逐一固定各轴导架。

5、检查闸门密封情况,如有渗漏现象,可将门框两侧的压紧楔块作适当调整, 直至达到理想的密封效果为止。

6、在闸门的安装过程中,应对青铜密封面做好保护,不得损坏。

五、使用与维护:

1、使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤定位装置。

2、要定时给丝杆及启闭机加润滑油脂。

3、每年需对闸门作一次油漆、防腐处理。

4、对于非双向闸门不可承受纯反向水压。
